Отпуск

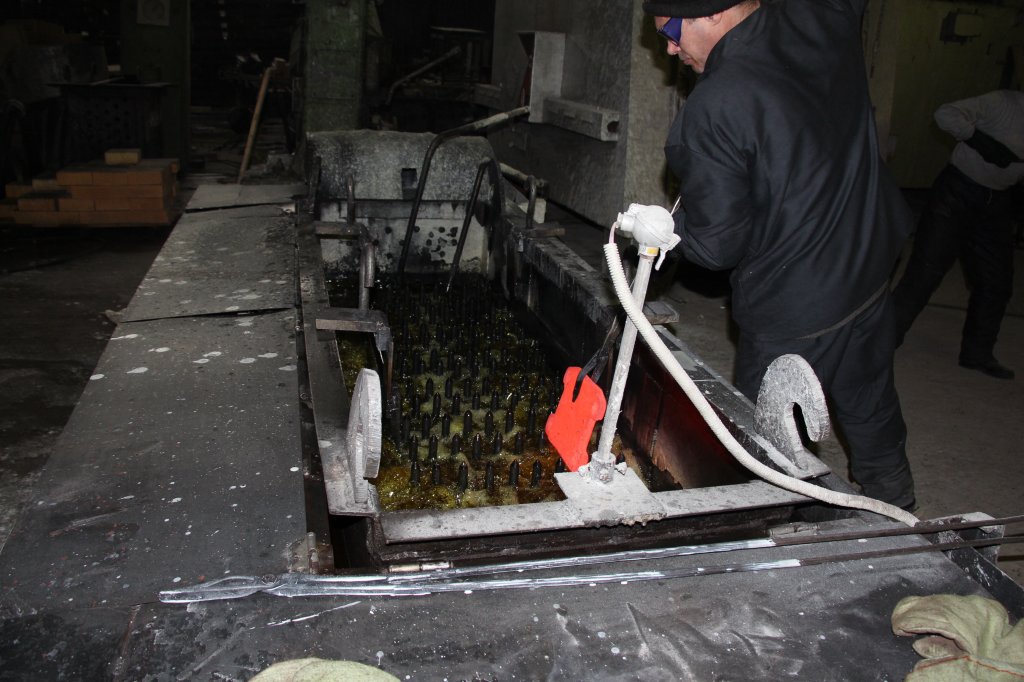

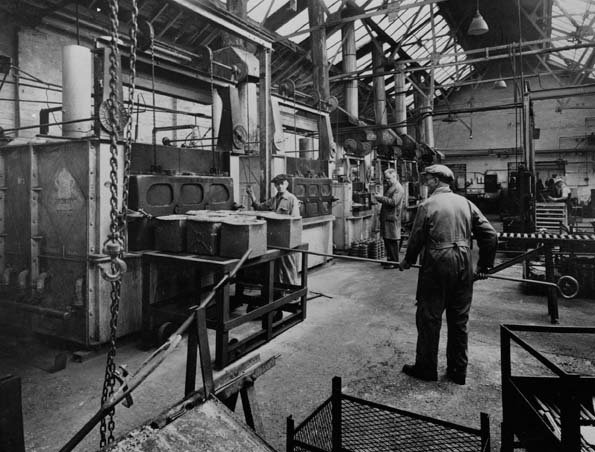

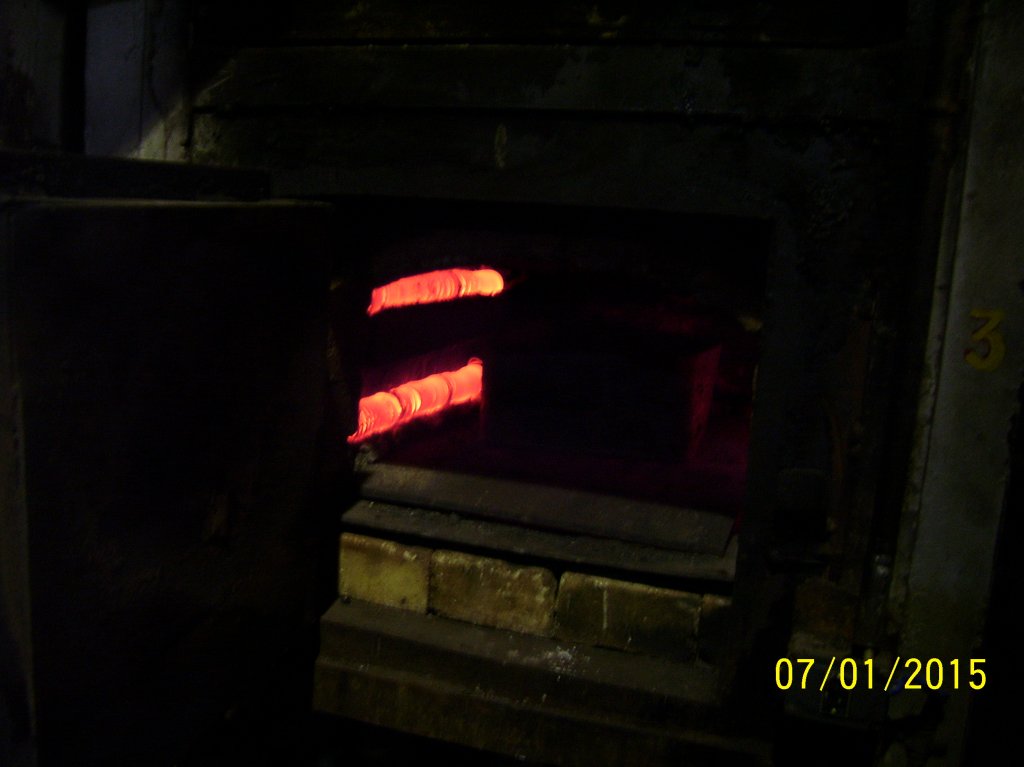

Отпуск — Процесс, заключающийся в термической обработке закалённого металла, при которой основным процессом являются снятие внутренних напряжений. Отпуск проводят с целью получения более высокой пластичности и снижения хрупкости материала при сохранении приемлемого уровня его прочности. Для этого изделие подвергается нагреву в печи до температуры от 150—260 °C до 370—650 °C с последующим медленным остыванием. Прочность и твердость с повышением температуры отпуска понижаются, а пластические свойства возрастают.

В зависимости от требуемых свойств стали различают три вида отпуска: низкий, средний и высокий.

Низкий отпуск производится при температуре 150- 250°С. Такой вид отпуска понижает внутренние напряжения при сохранении высокой твердости закаленных деталей.

Средний отпуск производят при температуре 300-500°С. В этом интервале температур. среднеуглеродистая сталь приобретает твердость около 35-50 HRC, упругость и повышенную сопротивляемость действию переменных и ударных нагрузок.

Высокий отпуск осуществляется при температуре.550-700°С. В результате такого отпуска стальные детали получают определенный комплекс прочностных, пластических и ударных свойств.При высоком отпуске стальные изделия обладают высокой прочностью и хорошей вязкостью.

Улучшение - это закалка изделий из металла с последующим высоким отпуском. Улучшенная сталь по своим прочностным свойствам значительно выше, чем отожженная или нормализованная, т. е. сталь, прошедшая одинарную термическую обработку. Поэтому коленчатые валы, шатуны, бандажи, полуоси, балки передних осей грузовых автомобилей, тракторов и другие детали машин, испытывающие большие нагрузки и подвергающиеся ударам, изготовляют из конструкционных среднеуглеродистых или малолегированных сталей и подвергают улучшению.
